ВЧ разъемы для коаксиального кабеля: виды, назначение и правила выбора

В системах связи и обработки данных ВЧ разъемы для коаксиального кабеля играют ключевую роль, обеспечивая надежную и эффективную передачу сигналов с минимальными потерями. Их значение трудно переоценить в таких областях, как телекоммуникации, радиовещание, телевидение и профессиональная электроника, где стабильность и качество сигнала напрямую влияют на производительность системы. Выбор подходящего ВЧ разъема является ключевым фактором для обеспечения долговечности оборудования и стабильной работы всей системы. В данной статье мы рассмотрим основные типы ВЧ разъемов, их назначение и критерии выбора, которые помогут подобрать оптимальное решение для вашего оборудования.

Что такое ВЧ разъемы?

ВЧ разъемы — это устройства, которые обеспечивают надежное соединение между коаксиальными кабелями и различными типами оборудования, такими как антенны, измерительные приборы и радиостанции. Их основная задача — минимизировать потери сигнала и передавать его с высокой точностью, особенно при работе на высоких частотах. Именно от качества этих разъемов зависит стабильность и эффективность работы вашего оборудования, будь то системы спутниковой связи, радио или телевидение.

Основные виды ВЧ разъемов для коаксиальных кабелей

Каждый тип ВЧ разъема предназначен для конкретного рода работы, и выбор варианта напрямую зависит от задачи, которую вы решаете. Рассмотрим основные виды элементов, которые чаще всего используются в различных областях.

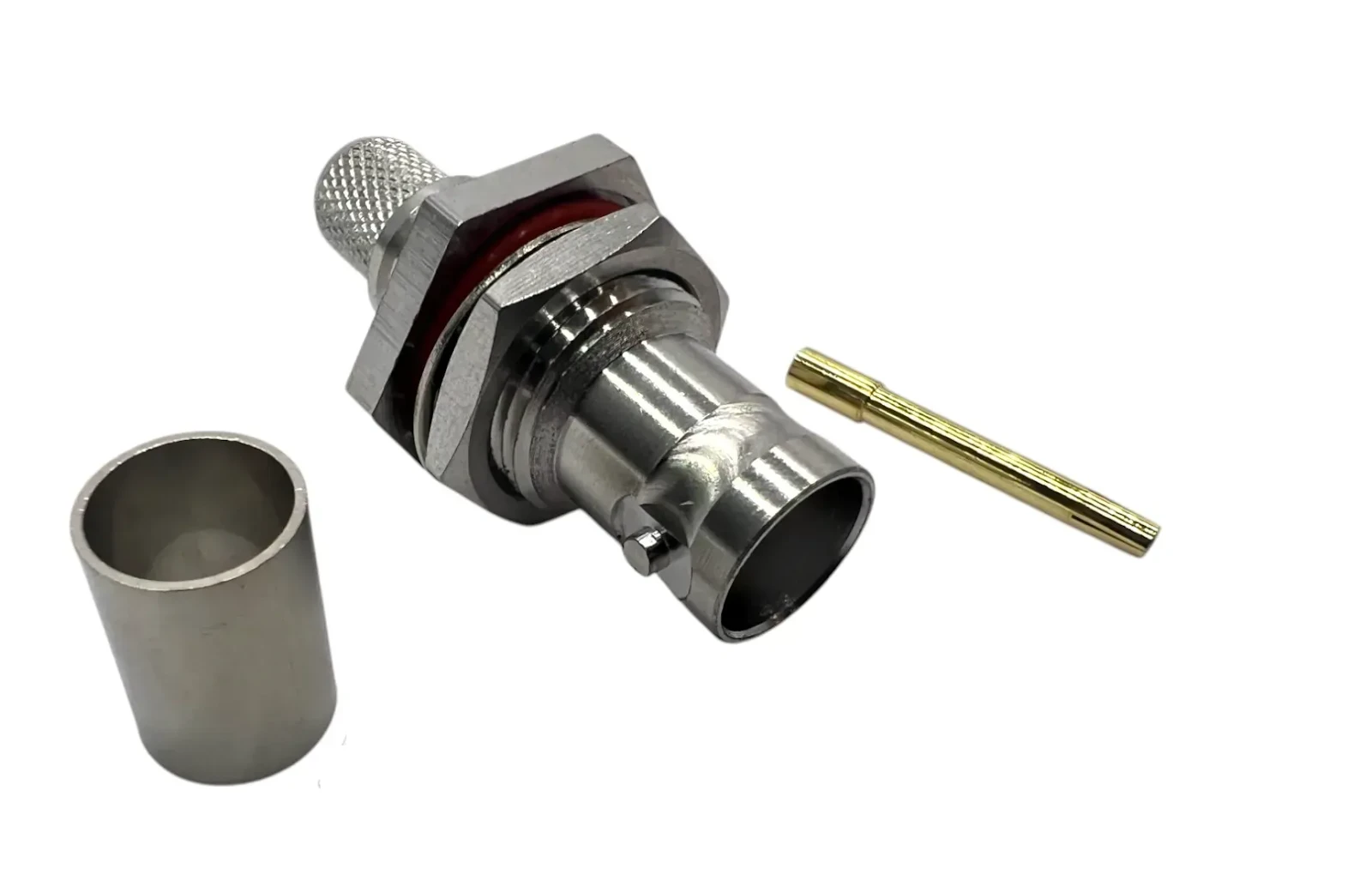

BNC (Bayonet Neill–Concelman)

Разъемы BNC являются одними из самых распространенных. Широко используются в телевидении, видеонаблюдении, а также в других приложениях, где требуется быстрое и надежное соединение.

N-Type

Используются в антеннах, радиосвязи, а также в других промышленных приложениях, где требуется высокая надежность и стабильность сигнала. Имеют резьбовое соединение, что позволяет обеспечивать лучшее заземление и более стабильную передачу сигнала на высоких мощностях.

SMA (SubMiniature version A)

Обладают высоким качеством передачи сигнала при малых размерах и широко применяются в системах с малым уровнем мощности. Их часто используют в мобильных телефонах, GPS-устройствах и другом оборудовании, где требуется минимизация размера и веса.

TNC (Threaded Neill-Concelman)

Обеспечивают более надежное соединение, что делает их идеальными для применения в условиях воздействия вибраций и механических нагрузок.

Основные характеристики, которые следует учитывать при выборе ВЧ разъема

При выборе ВЧ разъема для коаксиального кабеля необходимо учитывать несколько ключевых характеристик, которые могут повлиять на качество передачи сигнала и долговечность работы системы.

1. Частотный диапазон. Важно выбрать модель, которая поддерживает нужный диапазон частот для вашего оборудования. Каждый тип имеет свои ограничения по частотам, и неправильный выбор может привести к значительным потерям сигнала.
2. Импеданс. Импеданс разъема должен соответствовать импедансу кабеля (чаще всего 50 или 75 Ом).
3. Максимальная мощность. Для мощных систем необходимо выбирать элементы, которые могут выдерживать высокую мощность без перегрева и деградации.
4. Материалы. Разъемы могут быть выполнены из различных материалов, включая золоченую медь, что помогает минимизировать потери сигнала и повысить долговечность.
5. Тип соединения. В зависимости от типа оборудования, необходимо выбрать разъем с подходящим типом соединения — байонетное, резьбовое или поворотное.

Для профессиональных решений и качественных ВЧ разъемов обратитесь к надежным поставщикам, таким как https://a-comms.com.ua/. На странице магазина представлен широкий выбор разъемов  для различных приложений.

Как выбрать ВЧ разъем для коаксиального кабеля?

При выборе ВЧ разъема для коаксиального кабеля важно учитывать несколько факторов, таких как тип используемого оборудования, частотный диапазон и мощность сигнала. Если вам нужно оборудование для профессиональных приложений, таких как радиосвязь или антенны, стоит выбирать разъемы типа N-Type или SMA. Для более простых задач, например, для подключения видеотехники, идеальными будут разъемы BNC.

Если ваше оборудование работает в условиях высоких нагрузок или вибраций, следует выбрать разъемы TNC, которые обеспечат надежное соединение в таких условиях. Важно также проверять, чтобы разъем и кабель имели одинаковый импеданс, что гарантирует минимальные потери сигнала.

Заключение

Выбор правильных ВЧ разъемов для коаксиального кабеля — это ключевой аспект при проектировании и эксплуатации различных систем связи и передачи сигналов. Понимание видов, их характеристик и правильного выбора в зависимости от области применения поможет вам значительно повысить эффективность и надежность вашего оборудования. Важно также помнить о высококачественных материалах и сертифицированных производителях, чтобы гарантировать долговечность и стабильность работы системы.
